問題一、實驗室的溫度26度，濕度65%是否可行？為什么？
粘性隨著溫度的增加而力值增大，這個是大家普遍的看法，其實這是一個誤區，行業內通常用的測試溫度為23±2℃（標準規定），其實膠水不同的體系，對溫度的敏感性不同，對于我們這個行業23±2℃只是為了大家能得到相同的數據而提出的溫度范圍，有些膠可能溫度越高越粘，或者溫度越低越粘，都有可能，不能因為今天溫度高或者低就對數據做出一個果斷的判斷，如果實驗室不進行溫度管控，測試的數據意義都不大；具體與膠水物性及材料體系很大關系？
問題二、貼合方式快和慢，用力手壓輪重可以嗎？

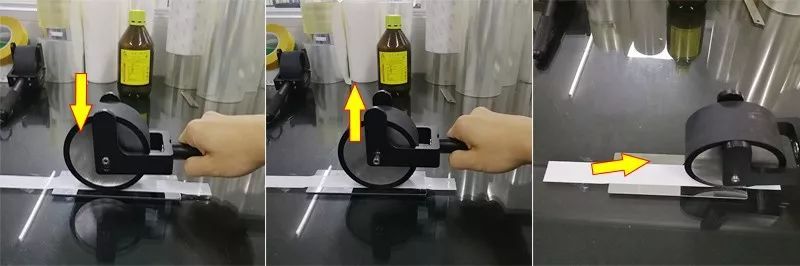

看圖是否正確？為什么？
速度過快，壓力不均，貼斜材料都是影響數據直接的原因。所以不提，不壓，勻速才是貼合的最好辦法？
標準的滾壓速度是：300/600mm/min
輪重壓力：2kg
問題三、貼合后的放置時間是怎么區分的？新標準和老標準的最大區別是什么？
老標準是：貼合好后放20分鐘在測
新標準是：貼合好后1分鐘內完成？
問題四、測試前的清零
很多人認為：我裝好材料后，點下清零，就可以測試了，這個錯的就大了，有可能造成同一個樣品，您測試3次，3次數據都完全不一樣！這個主要原因就是您的測試清零點的力不同，記住：一定要讓材料松弛后再進行清零測試！！！

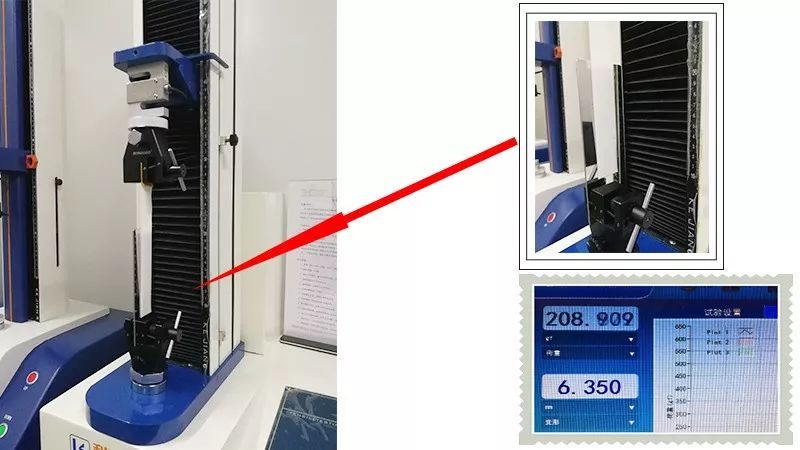

錯誤的清零方式：

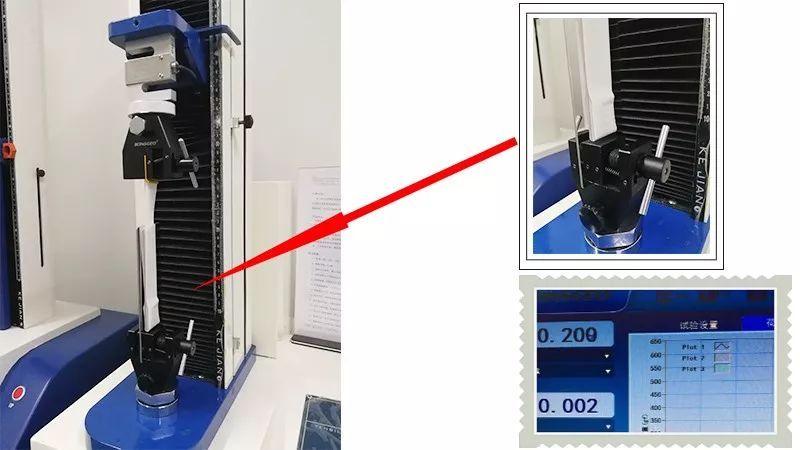

正確的清零方式：
問題五、測試板材的影響，有幾種測試鋼板？

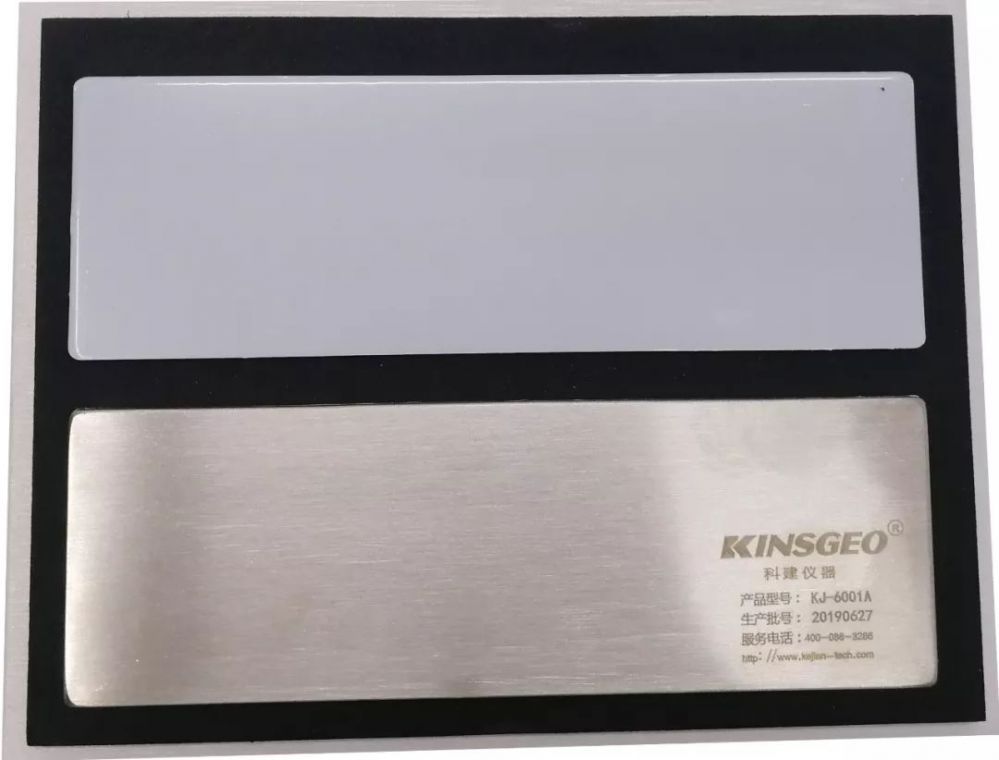

測試鋼板主要有3種，一種是行業內大家常說的鏡面板，目前管控是粗糙度10nm±5nm
此測試鋼板表面與手機玻璃屏的粗糙度及表面能基本相同，所以建議用于低粘保護膜上。另一種是目前新標準中推行霧面板 ，管控是粗糙度50nm±25nm。
（圖片2）此測試鋼板滿足ASTM GB JIS FINAT PSTC 等國際通用測試標準，第三種是目前有部分國外客戶使用的打磨板，無粗糙度。有人就會問到，那粗糙度越高，數據是不是越低？我的回答很直接：不確定，剝離力的大小這個地方取決于兩個方面，第一，材質，既然都是304不銹鋼板，材質是相同的，這里相差不大，第二，接觸面積，接觸面積越大，剝離力一定越大，這個時候，問題就來了，您的膠層軟硬度您知道嗎？
問題六、用醫藥酒精，工業酒精85%是否可以擦拭鋼板？用普通白布或硬紙可以擦拭鋼板嗎？

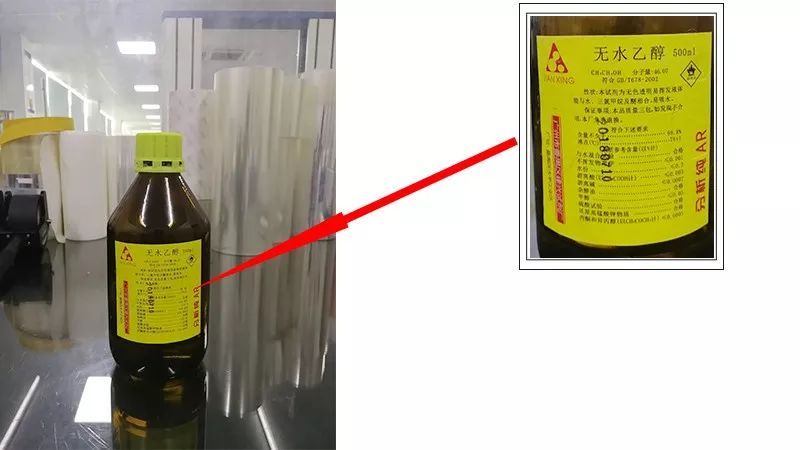

目前行業內大家主要用的是無水酒精濃度：99.7%
但是這個標準上都沒有注明能用這個，既然行業都在用，我也相對支持，但是一定要注意到一點，鋼板擦拭后一定要放置，最重要一個原因，酒精揮發吸熱，大家做過測試的都知道，鋼板擦拭后是冰冷的，所以，您貼材料上去，肯定影響很大。
擦拭的材料呢，大家很多用的是無塵布，最好的材料是原漿紙，無塵布，麻煩大家盡量用純棉或者含棉量高點的，別用哪種純化纖的，硬度高，鋼板表面容易擦花，這種現像也是比較常見的。
問題七、客戶測試低粘保護膜，KJ-1065A用20KG傳感器是否可行？為什么？傳感器是不是量程越小，精度越高？
1）首先，從原理上說，肯定是，毫無疑問！但是要注意幾個問題，您的測試力是多少，最好選擇的傳感器的容量是：（測試力+連接器）在傳感器的容量10%-85%之間最精確！這里一定不能忽略連接器，就是所謂的上夾具，這個東西是一定給予您傳感器重力 的，如果不是很匹配，很容易造成您的傳感器變形，從而不能清零或精確，補充一點測力原理：外力附加在傳感器上，使傳感器發生形變，從而轉變為數字信號傳導出來！并且還有一個原因，機器運動的瞬間，慣性會給予傳感器更大的形變！我就見過有些客戶用1kg的傳感器，上面配個很大的差不多400g-500g的夾具，這樣的傳感器您能用多久呢？合適您的產品的傳感器就是最好的！
2）外界環境的影響：目前我所接觸的環境一般的波動度都在0.1-0.2g，如果設備沒有做任何的屏蔽，并且精度足夠的話，您的設備是一定清不了零的，如果能清零，要不您的機器精度不夠，要不屏蔽掉了，我做過一個國家級的實驗室，底線，穩壓器，房間全隔離屏蔽，地面和臺面有5cm厚的橡膠緩沖墊，能做到的外界波動是0.05g以內，所以大家不要糾結這個波動，材料能做這么低的誤差的也幾乎沒有。 本文地址：http://www.djinn.cn/1485/
